最完整版水電安裝規范做法
一、水電安裝規范內容：

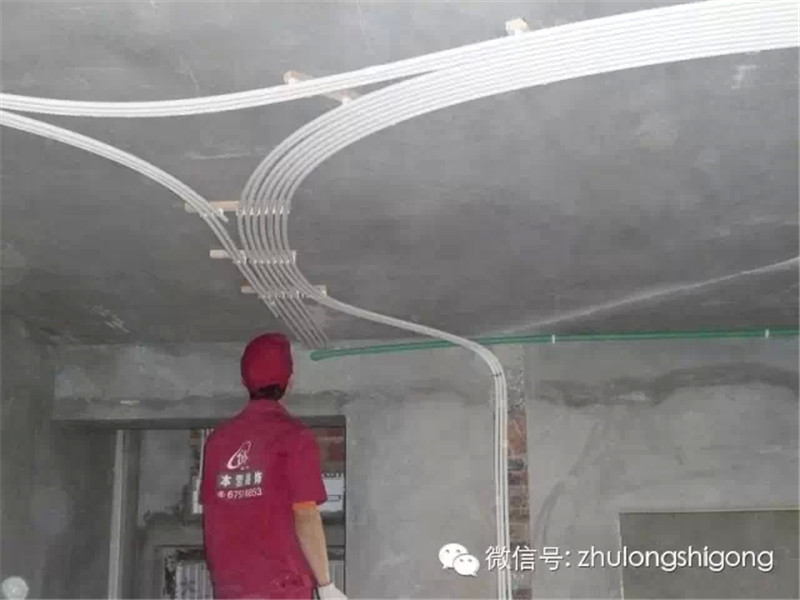

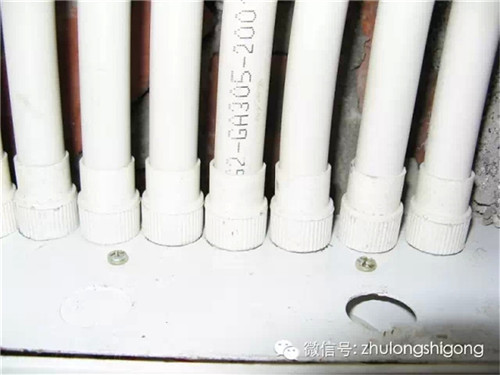

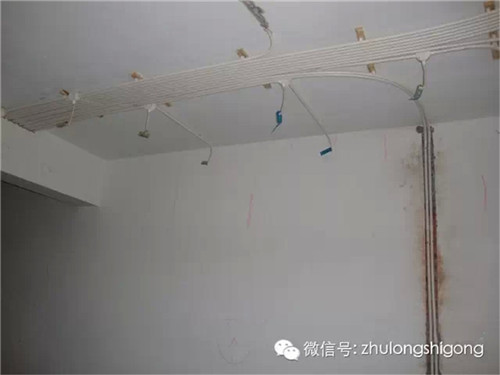

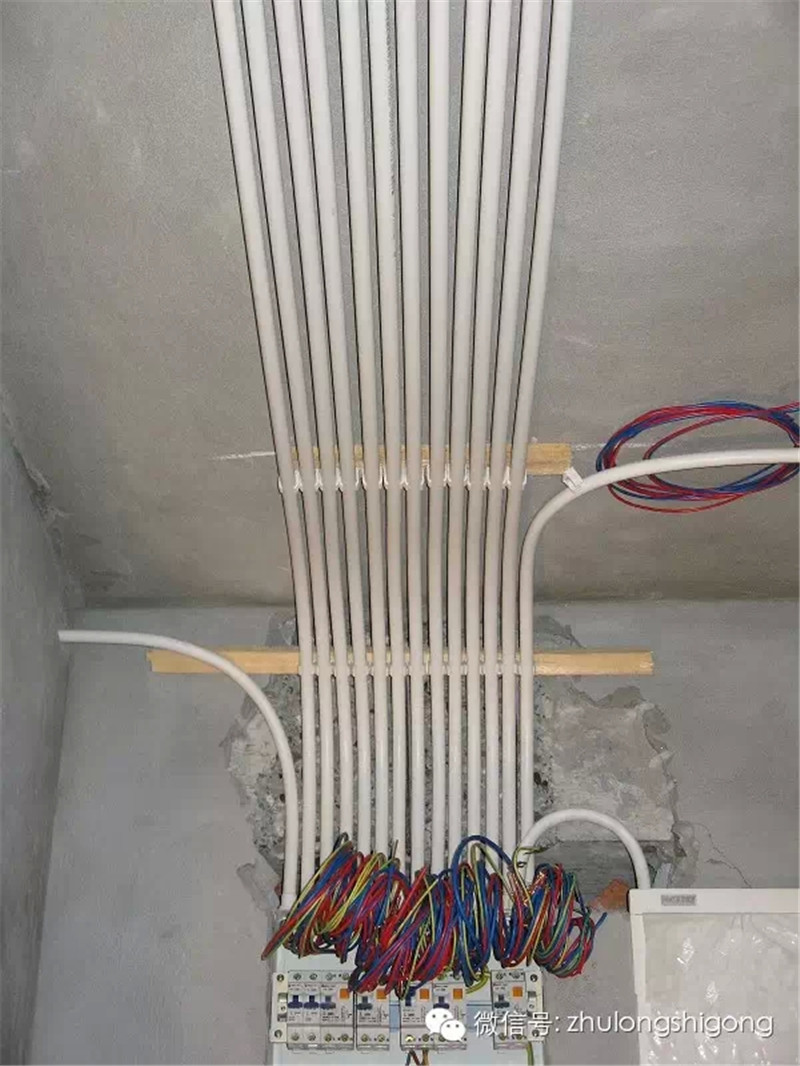

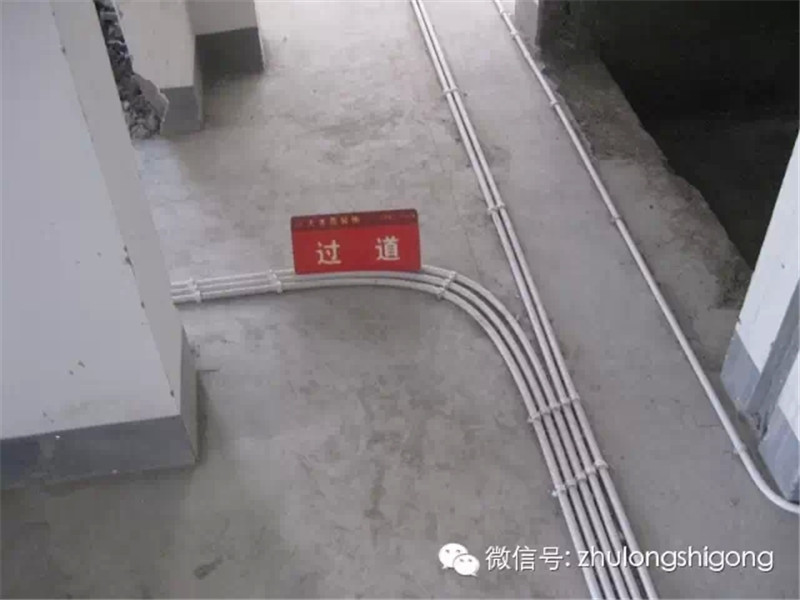

1)布線的原則：橫平豎直.使用專用中財PVC阻 燃型電線管，線管在線槽中必須固定，線盒與線管相接時應使用鎖母，直管每隔80公分使用一個管卡，拐角處每隔20公分使用一個管卡。

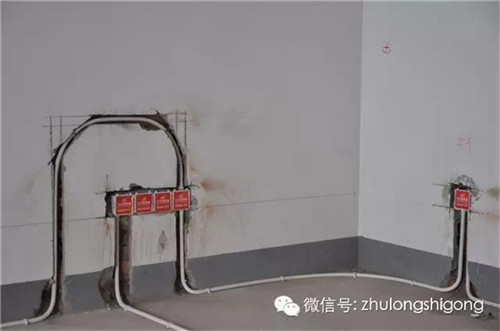

2) 插座在墻的上部，在墻面垂直向上開槽，至 墻的頂部安裝裝飾角線的安裝線內，如果是在墻的下部，垂直向下開槽至安裝踢腳板的底部，開槽深度應一致，槽線及頂直應先在墻面彈出控制線后，再用切割機切割墻面，用機器開槽。

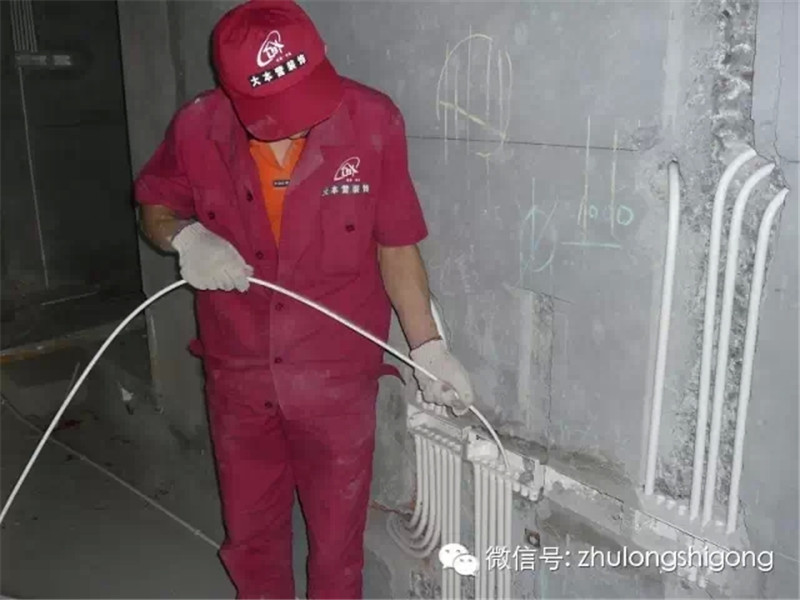

3) 使用中財PVC管，在彎管時用彈簧現彎，不 得使用90度彎頭及三通(在這一點上目前我們基本沒有出現這一類情況)，線路安裝時必須加護線套管，采用膠粘進行連接，套管邊接應緊密.平直.平順.直角拐角處應將角內側切開，切口一側切圓弧形接 口后，折彎安裝。
4) 管道絞牙深度適中，無毛刺。管道連接處用 生料帶纏5-6圈，管道絞牙數為5牙-6牙，直到擰緊接頭，不允許爛牙接進管中。
5) 導線裝入套管后，應使用導線固定工具，先 固定在墻面及墻內后，再抹灰隱蔽。
6) 嚴禁線管直接鋪設在復合板下面，(在這一 點上我們目前沒有做的很好，以后我們會(huì )和客戶交流好，復合地板一定要進行開槽處理。)在實木地板下的線管必須有加固措施。
7) 嚴禁線管鋪設在廚房.衛生間地面上，防止 水滲入線管內。(在衛生間的地面上不能有任何的線管，在這一點上我們必須要加強處理。)
8) 穿入線管的導線不應大于線管的孔面積40% ，管內導線不得有接頭，不同用途的導線嚴禁混穿于一根線管內。
9) 導線進入線盒必須保證留有一定的長度，留 有10～15厘米，音響留100厘米，穿軟管以便進行開關.插座的安裝維修。

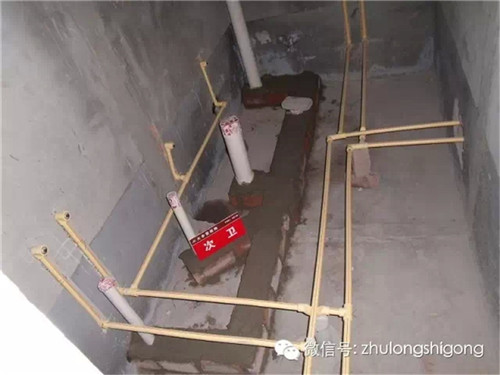

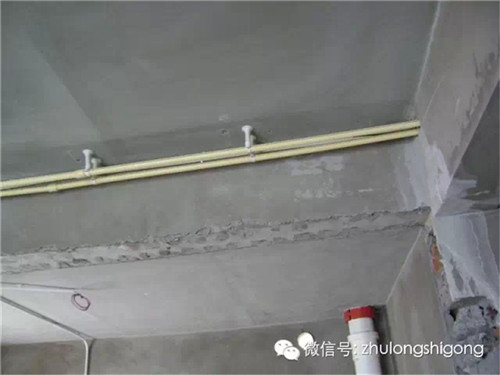

10) 裝水管距離墻面應為1.5公分，左熱右冷， 間距15公分中。
11) 電線與水管平行距不應小于30公分，交叉. 過橋距不應小于10公分。
12) 電線點與點不能有接頭，吊頂內的暗線必 須有阻燃管保護。
13) 水電驗收合格后，方可粉平線槽，墻槽應用1：3水泥砂漿填補密實(應分兩次粉平墻面。)
二.強電系統施工工藝要求
1) 每戶應設置分戶配電箱，配電箱安裝位置， 漏電箱安裝位置：應安裝在易操作位置，便于日常維修。
2) 配電箱內應設漏電斷路器，漏電動作電流應 不大于30mA，有過負荷、過電壓保護功能，并分數路出線，分別控制照明、空調、插座等，其回路應確保負荷正常使用。箱體的底面離地面高度變寬宜1.8 米。原配電箱位置一般不可移位，若需移位要加 過渡盒，并與設計，監理確定方案，在監理指導下方能進行施工。
3) 電路排布為所以空調各自獨方一路，所以照 明為一路，廚房插座為一路，(廚房.衛生間單放插座 ，衛生間用電設施及衛生間插座為一路，除廚，衛以外的所以普通插座為一路，不同的房型均可參照以上的辦法。
4) 兩路線的零線，地線不能共用。兩路線不能穿同一管內，電線和暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。
5) 入戶總開最少為60A以上，客廳和空調最好為40A。
6) 衛生間安裝浴霸的應單獨分路，線直徑為 2.5mm平方，衛生間內安裝電水器時應單獨分路，視容量大，小確定用線截面，一般為2.5mm平方4mm平方左右。
7) 廚房用電：廚房需要單獨分路導線徑2.5mm 平方.
8) 普通插座與燈具超過25只的需增加分路進行控制。
9) 導線色標：配電箱及各回路配線均需規范要 求進行分色。
10) 配線時，相線與零線的顏色應不同，同一 住宅相線(L)顏色應統一，零線(N)宜用藍色，保護線(PE)必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包纏應均勻緊密。
11) 文明施工，規范施工，加速施工，給整個 工程開個好頭。
三.弱電系統施工的技術施工要求
1) 電話必須使用專用電話線穿線管敷設，不能 與其他線混穿一管。
2) TV有線電視線必須采用符合要求的同軸電纜 線(寬頻7.5II)，并嚴禁對接，有線網絡(luò )線的彎曲半徑>或=8D(R為64MM)。
3) TV有線電視線嚴禁與網絡(luò )線混穿一管。
4) 強弱電嚴禁在同一根管內鋪設，不得接入同 一個接線盒。
5) 強弱電線管間距要大于15mm。電話線、電視 線等信號線不能和電線平行走線。
6) 四終端以下的安裝，應采用分頻器(分配器) 。分配必須安裝在120型的大方線盒內(TV盒)減少電平信號的損失，同時又便于維修。
7) 進行通電實驗，檢查所有電器元件的工作狀 態功能是否正常。
8) 留足音響線出口的長度方便以后移位(應留 足1米距離)，并保護。
9) 完畢后有電工繪制電路圖(電器排列平面圖 ，系統圖)。(這一點上我們做的很不夠，以后一定要做到這點。)
10) 電工必須配有持證上崗，配備規范電工工具。
11) 電工工作時必須穿絕緣鞋，必須兩人以上 操作，嚴禁穿短褲進行工作，文明施工。
四.燈具的安裝工藝要求
1) 燈具的安裝最基本的要求就是牢固。
2) 室內安裝壁燈、床頭燈、臺燈、落地燈、鏡 前燈等燈具時，高度低于2.4m及以下的燈具的金屬外殼均應接地可靠，以保證使用安全。
3) 衛生間及廚房裝矮腳燈頭時，宜采用瓷螺口 燈頭接線，相線(開關線)應接在中心觸點端子上，零線接在螺紋端子上。
4) 臺燈等帶開關的燈頭，為了安全，開關手柄 不應有裸露的金屬部分。

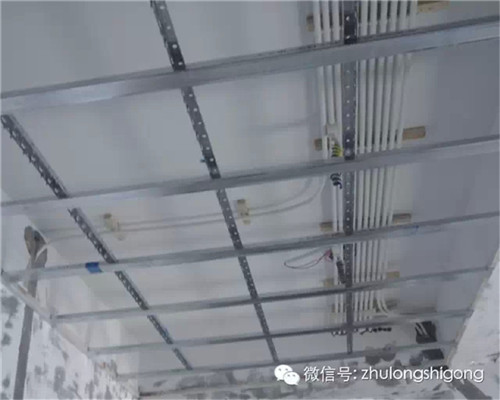

5) 裝飾吊平頂安裝各類燈具時，應按照燈具的 安裝說明的要求進行安裝燈具重量大于3kg應采用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安(能用吊平頂吊木龍骨支架安裝燈具)。不得掛在相鄰的水管、電管上，必須獨立吊掛。從燈頭箱盒引出的 導線應用軟管保護至燈位，防止導線裸露在平頂內。
6) 輕型燈具，可吊掛在原有或有附加大、中龍 骨上，但必須做加固處理。嚴禁吊掛在空調風管、水管和電管上。
7) 成排燈具必須橫平豎直，允許偏差不大于 3mm.
8) 在吊平頂內與燈具連接的導線，必須有軟管 保護，不得裸線。
成品保護
1) 安裝開關、插座時不得碰壞墻面，要保持墻 面的清潔。
2) 開關、插座安裝完畢后，不得再次進行噴漿 ，以保持面板的清潔。
3) 其它工種在施工時，不要碰壞和碰歪開關、 插座。
五.開關、插座安裝工藝要求
1) 根據設計和客戶方案要求確定開關、插座、 燈具的相關位置。
2) 插座、開關安裝牢固，四周無縫隙;面向電 源插座的相線和零線的位置右相左零，有接地孔的插座，其他線插應為上方位置，接地應可靠。
3) 插座離地面應不低于200mm。同一室內安裝 的插座應采用防觸電保護措施的插座;成排安裝的插座高低不應大于2mm。
4) 開關、插座整潔無污跡。1.5m以下安裝的插 座應采用防守觸電保護施的插座;線盒內導線應留有余量，長度宜為150mm。接線時相線進開關，零線直接進燈頭，螺口燈頭相線不應接外殼。
5) 照明燈開關距地面高度宜為1.3m，開關、插 座距門口為150-200mm，開關不宜裝在門后。
6) 出水口大案下方不要有插座和開關，左右距 離有20mm。
7) 開關位置應與燈頭位相對應，同一室內開關 方向應一致。
8) 暗盒要平整，不能超出墻平面，安裝在木質 材料上的開關、插座的接線盒要接至面板底。線管要低于墻平面，與暗盒連接用暗盒螺母，開關、插座分別要在同一水平上。
六、衛生潔具安裝工藝要求
1) 衛生器具外表面潔凈無損壞，安裝牢固平穩 ，不得松動;各連接處應密封無滲漏;閥門開關靈活。安裝完畢后進行不少于2小時盛水試驗無滲漏，盛水量分別如下：便器高低落水箱應盛至板手以下10MM處;各種洗滌盆、面盆應盛至溢水口;浴缸應盛至 不少于缸深的三分之一。
2) 坐便器安裝;安裝前必須檢查坐便器有無破 損、裂紋，進水孔與排水口應通暢，不符合質量要求的不應盲目安裝。坐便器應安裝平穩、端正，位于廁所隔間中，位置應正確，并用水平尺度調整平面水平。

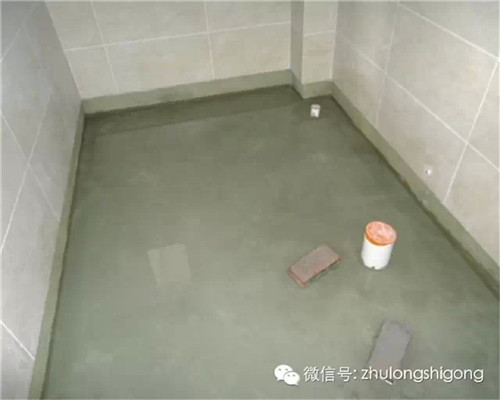

3) 地漏安裝：地漏應安裝在地平最低外，其標 高不應超出地面，最低不得低于地面以下5MM。
4) 蹲式大便器排水孔的中心縱向距離墻體面不 小于540mm：坐式大便器排水孔的中心縱向距墻體面不小于420mm，坐面距地面的高度300mm:洗臉池安裝：洗臉洗手盆盆口邊距地約800mm;浴盆的上口邊距地面不大于520mm.
5) 洗臉池安裝：洗臉池臺盆上口距地800MM， 臺盆安裝支架上應接觸嚴密，不得有松動。臺盆應用水平尺校正，水平偏差小于等于2MM。三角閥門和臉盆龍頭連接采用鋼管收緊。
6) 衛生器具的給水連接管不得有凹凸彎偏等缺陷。
7) 衛生器具固定應牢固。不得在多孔磚或輕型 隔墻中使用膨脹螺栓固定衛生器具。
8) 衛生器具及各種給水管在穿過樓層時周邊應 作防漏處理，檢查合格后放可進入下道工序施工。
9) 潔具在搬運和安裝時要防止磕碰。穩裝后潔 具排水口應用防護用品讀堵好，鍍鉻零件用紙包好，一免堵塞或損壞。
10) 在釉面磚、水磨石墻面剔孔洞時，宜用電鉆或先用小鏨子輕剔掉釉面，待剔至磚底灰層處放可用力，但不得過猛，以免將面層剔碎或震成空鼓現象。
11) 潔具穩裝后，為防止配件丟失或損壞，配件應在竣工前統一安裝。
12) 安裝完的潔具應加以保護，防止潔具瓷面 受損和整個潔具損壞。
13) 通水試驗前應檢查地漏是否暢通，分戶閥 門是否關好，然后按層段分房間逐一進行同水試驗，以免漏水使裝修工程受損。
14) 在冬季室內不通暖時，各種潔具必須將水 放凈。存水彎應無積水，以免將潔具和存水彎凍裂。
應注意的質量問題
1) 座便器不平，左右傾斜。原因：穩裝時，正 面和兩側墊磚不牢，焦渣天填充后，沒有檢查，抹灰后不修理，造成高水箱與便器不對中。
2) 高、低水箱拉、拖把不靈活。原因：高、低 水箱內部配件安裝時，三個主要部件在水箱內位置不合理。高水箱進水、拉把應放在水箱同側。以免使用時互相干擾。
3) 零件鍍鉻表面被破壞。原因：安裝時使用管 鉗。應使用平面扳手或自制扳手。
4) 坐便器與背水箱中心沒對正，彎管歪扭。原 因：劃線不對中，便器穩裝不正或先穩背箱，后穩便器) 坐便器周?chē)x開地面。原因：下水管口預留過高，穩裝前沒修理。
6) 立式小便器距墻縫隙太大。原因：甩口尺寸不準確。7) 潔具溢水失靈。原因：下水口無溢水眼。
8) 通水之前，將器具內污物清理干凈水電安裝 規范全部出自國家標準與行業標準，主要有:
GB50303-2002<建筑電氣工程施工質量驗收規范>，
GB50242-2002<建筑給水排及采暖工程施工質量驗收規范>，
GB50243-2002<空調工程施工質量驗收規范>(空調管道的規范比普通給水嚴得多)，GB50166-200<火災自動報警系統施工及驗收規范>，
GB50339-2003<智能建筑工程質量驗收規范>，
GB50134-2004<人民防空工程施工 及驗收規范>，
GB50254~59-96<電氣裝置安裝工程施工及驗收規范>，
GB50150-91<電氣裝置安裝工程電氣設備交接試驗標準>，
GB50235-97<工業管道工程施工及驗收規范>，
GB50411-2007<建筑節能工程施工質量驗收規范>，
行業標準JGJ46-2005<施工現場臨時用電安全技術規范>，
GB50261-2005<自動噴水滅火系統施工質量驗收規范>，
排水PVC管GJJ/T29 -98，塑料給水管GB/T50349-2005.
